Bagaimanakah Kabel Tidak Bersarung Teras Tunggal Standard EU Digunakan dalam Sistem Elektrik Moden?

Pendawaian elektrik di dalam kabinet kawalan, papan pengedaran, jentera dan sistem bangunan selalunya memerlukan kabel yang boleh disalurkan dengan cekap melalui ruang terhad sambil mengekalkan penebat dan kekonduksian elektrik yang stabil. Tidak seperti kabel dengan sarung luar tambahan, kabel tanpa sarung teras tunggal direka bentuk dengan pembinaan yang lebih padat, menjadikannya sesuai untuk banyak aplikasi pendawaian tetap dan sambungan dalaman.

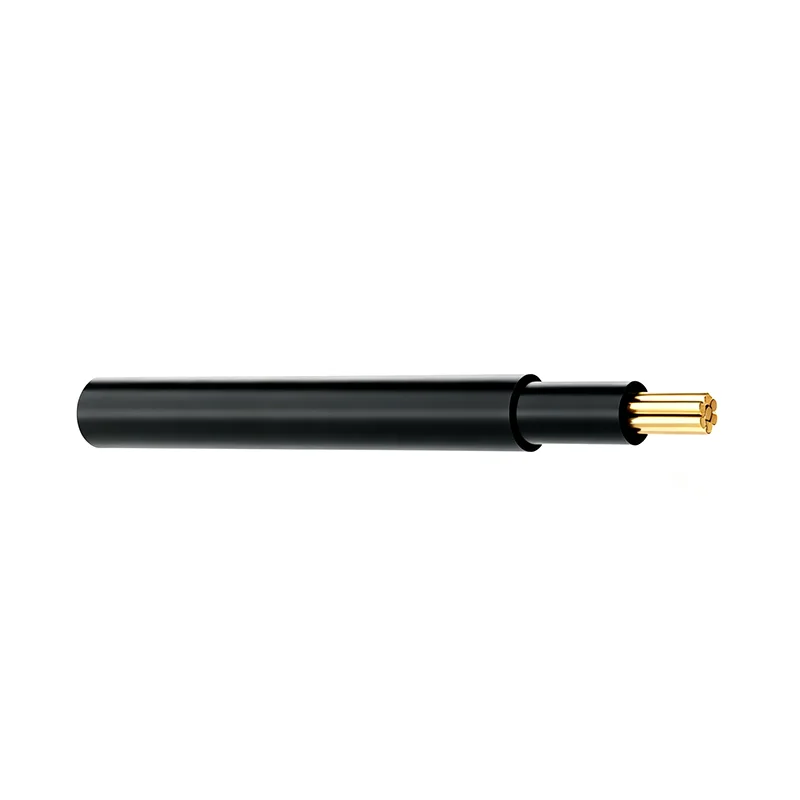

TheKabel Tidak Bersarung Teras Tunggal Standard EUdibekalkan olehLINSHENGdireka untuk aplikasi elektrik voltan rendah standard Eropah. Rangkaian produk menggunakan konduktor kuprum bebas oksigen, menyokong konfigurasi konduktor pepejal dan terkandas, dan tersedia dengan PVC atau bahan penebat tersuai. Spesifikasi produk semasa meliputi julat voltan berkadar 450/750V dan keratan rentas konduktor daripada 1.5 mm² hingga 25 mm².

Mengapa Kabel Teras Tunggal Berguna untuk Pendawaian Dalaman?

Penghalaan yang Cekap di Ruang Terhad

Kabinet elektrik dan peralatan automasi mengandungi banyak komponen, terminal, suis, geganti dan peranti kawalan. Pendawaian mesti selalu melalui saluran sempit dan mengikut laluan tertentu antara komponen.

Pembinaan teras tunggal menjadikan wayar individu lebih mudah untuk dihalakan dan disusun. Pemasang boleh menyusun konduktor berbeza mengikut susun atur kabinet dan bukannya mengendalikan kabel berbilang teras yang lebih besar di mana sambungan individu diperlukan.

Sambungan Elektrik yang Lebih Jelas

Konduktor individu boleh dikenal pasti dan dialihkan secara berasingan, yang boleh memudahkan kerja sambungan di dalam papan pengedaran dan kabinet kawalan. Pelabelan yang betul dan penghalaan yang teratur juga boleh menjadikan pemeriksaan dan penyelenggaraan masa hadapan lebih cekap.

Konfigurasi Fleksibel

Litar yang berbeza mungkin memerlukan saiz konduktor yang berbeza. Julat kabel teras tunggal yang meliputi beberapa keratan rentas membolehkan pereka bentuk sistem memilih saiz konduktor mengikut keperluan semasa, keadaan pemasangan dan peraturan elektrik yang berkenaan.

Di manakah Kabel Ini Biasa Digunakan?

Kabinet Kawalan Elektrik

Kabinet kawalan mengandungi sejumlah besar sambungan elektrik dalaman. Litar kuasa, litar kawalan, antara muka isyarat dan sambungan komponen mungkin memerlukan saiz konduktor dan laluan penghalaan yang berbeza.

TheKabel Tidak Bersarung Teras Tunggal Standard EUboleh digunakan untuk pendawaian kabinet dalaman di mana kaedah pemasangan yang berkenaan membenarkan kabel jenis ini. Ciri-ciri penghalaan fleksibel mereka boleh membantu pemasang mencipta laluan pendawaian yang teratur dalam ruang kabinet yang terhad.

Papan Agihan

Papan pengedaran memerlukan sambungan yang boleh dipercayai antara kuasa masuk, peranti perlindungan litar, blok terminal dan litar keluar. Konduktor teras tunggal boleh digunakan untuk sambungan dalaman apabila jenis kabel dan kaedah pemasangan yang dipilih memenuhi keperluan sistem elektrik.

Peralatan Automasi Perindustrian

Jentera industri biasanya mengandungi motor, penderia, komponen kawalan, geganti, sistem PLC, penyentuh dan peranti elektrik lain. Susunan pendawaian mesti menampung susun atur fizikal komponen ini sambil mengekalkan sambungan elektrik yang boleh dipercayai.

Kabel LINSHENG boleh digunakan pada sambungan elektrik dalaman dalam peralatan automasi dan mesin pengeluaran di mana spesifikasi kabel adalah sesuai untuk keadaan operasi.

Membina Sistem Elektrik

Kabel teras tunggal standard Eropah juga digunakan dalam pemasangan elektrik kediaman dan komersial yang sesuai, termasuk litar lampu, sambungan pengedaran dan pendawaian dalaman tetap.

Aplikasi sebenar hendaklah sentiasa ditentukan oleh peraturan pemasangan nasional yang berkenaan, jenis kabel, saiz konduktor, penarafan voltan, persekitaran pemasangan dan kaedah perlindungan yang diperlukan.

Apakah Parameter Elektrik yang Perlu Diperiksa oleh Pembeli?

Spesifikasi di atas harus dianggap sebagai parameter khusus produk. Untuk pemasangan tertentu, pembeli hendaklah mengesahkan jenis kabel yang berkenaan, pembinaan konduktor, bahan penebat, penarafan suhu dan keperluan kawal selia sebelum membuat pesanan.

Bagaimanakah Saiz Konduktor Mempengaruhi Pemilihan Kabel?

1.5 mm² untuk Litar Lebih Kecil

Pilihan 1.5 mm² mempunyai rintangan konduktor maksimum 12.1 Ω/km dan boleh dipertimbangkan untuk aplikasi pendawaian arus rendah yang sesuai di mana keperluan pemasangan membenarkan saiz konduktor ini.

2.5 mm² untuk Sambungan Elektrik Am

Versi 2.5 mm² mempunyai rintangan konduktor maksimum 7.41 Ω/km dan biasanya dipertimbangkan untuk keperluan sambungan elektrik yang lebih luas. Arus sebenar yang dibenarkan bergantung pada kaedah pemasangan, suhu ambien, pengelompokan, penebat dan piawaian yang berkenaan.

4 mm² hingga 10 mm² untuk Keperluan Arus Lebih Tinggi

Pilihan 4 mm², 6 mm² dan 10 mm² menyediakan keratan rentas konduktor yang semakin besar untuk aplikasi yang memerlukan keupayaan membawa arus yang lebih besar. Pembeli harus mengira saiz konduktor yang diperlukan berdasarkan beban sebenar dan keadaan pemasangan dan bukannya memilih mengikut kuasa peralatan nominal semata-mata.

16 mm² dan 25 mm² untuk Sambungan Lebih Besar

Pilihan 16 mm² dan 25 mm² tersedia untuk sistem elektrik yang memerlukan konduktor yang lebih besar. Untuk aplikasi ini, penurunan voltan, kaedah pemasangan, suhu ambien, kumpulan konduktor dan keadaan litar pintas harus dipertimbangkan semasa pemilihan kabel.

Apakah Perbezaan Antara Konduktor Pepejal dan Terkandas?

Konduktor Pepejal

Konduktor pepejal terdiri daripada unsur konduktif tunggal. Ia boleh menyediakan struktur yang agak stabil untuk pendawaian tetap dan biasanya dipertimbangkan di mana kabel tidak memerlukan pergerakan yang kerap.

Kesesuaian konduktor pepejal bergantung pada persekitaran pemasangan, keperluan lenturan, reka bentuk terminal dan standard kabel yang berkenaan.

Konduktor Terkandas

Konduktor terkandas terdiri daripada berbilang wayar yang lebih kecil digabungkan menjadi satu konduktor. Pembinaan ini secara amnya memberikan fleksibiliti yang lebih besar daripada konduktor pepejal dengan luas keratan rentas yang sama.

Konfigurasi terkandas boleh berguna apabila pendawaian mesti mengikut laluan melengkung atau apabila ruang pemasangan menjadikan fleksibiliti penting.

Apakah yang Perlu Dipertimbangkan Apabila Memasang Kabel Tidak Bersarung?

Perlindungan Daripada Kerosakan Mekanikal

Kabel tidak bersarung tidak mempunyai perlindungan mekanikal tambahan yang sama yang disediakan oleh pembinaan bersarung. Oleh itu, ia harus dipasang hanya di aplikasi dan lokasi di mana jenis kabel yang dipilih dibenarkan dan perlindungan yang mencukupi disediakan apabila perlu.

Penghalaan yang betul

Penghalaan kabel harus mengelakkan tepi tajam, lenturan berlebihan, komponen bergerak, sumber haba yang berlebihan dan keadaan lain yang boleh merosakkan penebat. Di dalam kabinet elektrik, konduktor hendaklah disusun dengan cara yang menghalang tekanan mekanikal yang tidak perlu.

Penamatan yang Sesuai

Terminal, penyambung, ferrules dan komponen sambungan lain hendaklah serasi dengan jenis konduktor dan keratan rentas. Penamatan yang lemah boleh meningkatkan rintangan sentuhan dan mewujudkan pemanasan setempat.

Pertimbangkan Pengumpulan Kabel

Apabila beberapa konduktor yang dimuatkan dipasang bersama, pelesapan haba boleh dikurangkan dan arus yang dibenarkan mungkin perlu dilaraskan. Oleh itu syarat pemasangan dan peraturan yang berkenaan hendaklah dipertimbangkan semasa menentukan kapasiti pembawa arus.

Bagaimanakah Suhu Mempengaruhi Pemilihan Kabel?

Suhu Ambien

Suhu sekeliling mempengaruhi prestasi terma kabel elektrik. Kabel yang dipasang di dalam kabinet kawalan panas mungkin beroperasi dalam keadaan berbeza daripada kabel yang sama dipasang dalam persekitaran yang lebih sejuk.

Julat suhu operasi yang ditentukan bagi kabel hendaklah dibandingkan dengan keadaan pemasangan sebenar.

Suhu Operasi Konduktor

Spesifikasi produk semasa menyediakan julat suhu operasi dari -30°C hingga +90°C. Kenaikan arus dan suhu sebenar yang dibenarkan masih bergantung pada kaedah pemasangan dan keperluan elektrik yang berkaitan.

Keadaan Suhu Jangka Pendek

Spesifikasi produk menunjukkan keupayaan suhu jangka pendek sehingga +250°C. Parameter ini tidak boleh ditafsirkan sebagai suhu operasi berterusan dan mesti dinilai mengikut piawaian kabel yang berkenaan dan keadaan operasi khusus.

Mengapakah Piawaian Eropah Penting untuk Perolehan Kabel?

Keperluan Produk Standard

Piawaian kabel Eropah menetapkan keperluan yang berkaitan dengan pembinaan konduktor, ciri elektrik, penebat, dimensi dan ujian. Menggunakan kabel yang direka mengikut piawaian yang berkenaan boleh memudahkan pemilihan produk untuk projek yang berkhidmat di pasaran Eropah.

Dokumentasi Projek

Projek perindustrian dan pengeluar peralatan elektrik mungkin memerlukan dokumentasi teknikal untuk menunjukkan bahawa komponen terpilih sepadan dengan piawaian dan keperluan pasaran yang ditentukan.

LINSHENG mengenal pasti EN 60228 dan HD 21.13 sebagai piawaian terpakai untuk rangkaian kabel teras tunggal standard EU, manakala pematuhan CE, RoHS dan REACH boleh dibekalkan mengikut keperluan pelanggan dan pasaran.

Keperluan Khusus Pasaran Masih Terpakai

Kabel standard EU tidak boleh diandaikan secara automatik sesuai untuk setiap pemasangan di setiap negara Eropah. Peraturan pendawaian nasional, kaedah pemasangan, keperluan kebakaran, keadaan persekitaran, dan spesifikasi projek juga mesti disemak sebelum perolehan.

Bagaimanakah Pembeli Membandingkan Pembekal Kabel Berbeza?

Apakah Ujian Kualiti yang Penting untuk Kabel Teras Tunggal?

Ujian Rintangan Konduktor

Ujian rintangan konduktor membantu mengesahkan sama ada konduktor memenuhi ciri elektrik yang ditentukan. Rintangan yang konsisten adalah penting untuk penghantaran arus yang stabil dan prestasi penurunan voltan yang boleh diramal.

Ujian Tegangan dan Pemanjangan

Ujian mekanikal boleh digunakan untuk menilai ciri konduktor dan penebat. Ukuran kekuatan tegangan dan pemanjangan memberikan maklumat tentang cara bahan bertindak balas terhadap tegasan mekanikal.

Pemeriksaan Penebat

Penebat hendaklah diperiksa untuk sebarang kecacatan yang boleh menjejaskan keselamatan elektrik. Pemeriksaan mungkin termasuk pemeriksaan dimensi, pemeriksaan penampilan dan ujian elektrik mengikut standard produk yang berkenaan.

Pemeriksaan Penampilan

Pemeriksaan visual membantu mengenal pasti kecacatan permukaan, ketidakkonsistenan dimensi, masalah pencetakan atau keabnormalan pembuatan lain sebelum kabel dibungkus dan dihantar.

Bagaimanakah LINSHENG Boleh Menyokong Pengilang Peralatan Elektrik?

Pelbagai Saiz Konduktor

LINSHENGmenyediakan rangkaian keratan rentas konduktor daripada 1.5 mm² hingga 25 mm², membolehkan pengeluar peralatan, kontraktor elektrik dan pengedar memilih saiz yang berbeza mengikut keperluan projek.

Bekalan Berorientasikan OEM

Pengeluar peralatan elektrik mungkin memerlukan pembinaan konduktor tertentu, bahan penebat, warna, pembungkusan, pelabelan dan dokumentasi teknikal. Konfigurasi kabel tersuai boleh dinilai mengikut keperluan projek.

Aplikasi Merentasi Pelbagai Industri

TheKabel Tidak Bersarung Teras Tunggal Standard EUboleh dipertimbangkan untuk kabinet kawalan, papan pengedaran, peralatan automasi industri, pendawaian jentera, dan pemasangan elektrik kediaman atau komersial yang sesuai.
